Пневматические цилиндрыи пневмодвигатели являются исполнительными элементами систем пневмотрансмиссии. Они преобразуют энергию давления сжатого воздуха в механическую энергию. Пневматические цилиндры используются для достижения линейного возвратно-поступательного движения или качания, а пневматические двигатели используются для достижения непрерывного вращательного движения.
1. Классификация пневмоцилиндров.
Согласно различным стандартам пневматические цилиндры можно классифицировать следующим образом.
(1) В зависимости от направления, в котором сжатый воздух действует на торцевую поверхность поршня, пневматические цилиндры можно разделить на пневматические цилиндры одностороннего-действия и пневматические цилиндры двойного-действия. Движение пневматического цилиндра одно-действия только в одном направлении приводится в движение давлением воздуха, а возврат поршня достигается силой пружины или силы тяжести. Возвратно-поступательное движение поршня в пневматическом цилиндре двойного-действия осуществляется с помощью сжатого воздуха.
(2) По конструктивным особенностям их можно разделить на поршневые пневматические цилиндры, лопастные пневматические цилиндры, диафрагменные пневматические цилиндры и пневматические цилиндры с газовым-жидкостным демпфированием.
(3) В зависимости от функций пневматических цилиндров их можно разделить на обычные пневматические цилиндры и специальные пневматические цилиндры. К обычным пневматическим цилиндрам в основном относятся поршневые пневматические цилиндры одно-действия и пневматические цилиндры двойного-действия. К специальным пневматическим цилиндрам относятся пневматические цилиндры с газовым-жидкостным демпфированием, диафрагменные пневматические цилиндры, ударные пневматические цилиндры, бустерные пневматические цилиндры, шаговые пневматические цилиндры, поворотные пневматические цилиндры и т. д.
2. Пневматический цилиндр одно-действия
Пневматический цилиндр-простого действия – это тип пневматического цилиндра, в котором сжатый воздух всасывает воздух только с одного конца и приводит поршень в движение. Возврату поршня способствуют другие внешние силы (такие как сила тяжести, сила пружины и т. д.). Принцип его строения показан на рисунке.

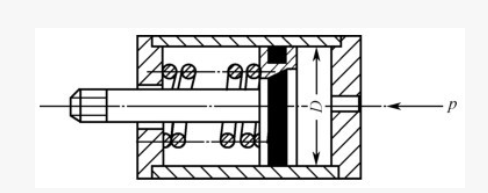

Рис. : Принцип конструкции пневматического цилиндра одно-действия
Характеристики поршневых пневматических цилиндров одно-действия
(1) Благодаря одностороннему воздухозаборнику-конструкция проста, а потребление воздуха низкое.
(2) Благодаря использованию пружинного сброса часть энергии сжатого воздуха используется для преодоления силы реакции пружины, тем самым уменьшая выходное усилие штока поршня.
(3) Короткое эффективное расстояние перемещения;
(4) Упор и скорость движения штока поршня изменяются во время хода. Поэтому поршневые пневматические цилиндры одно-действия в основном используются в сценариях с коротким-ходом поршня, когда тяга и скорость движения штока поршня не требуют больших требований, например, в устройствах позиционирования и зажима.
3. Линейный пневматический цилиндр двойного-действия
В пневматическом цилиндре двойного-действия возвратно-поступательное движение поршня осуществляется за счет сжатого воздуха. Пневматический цилиндр с одним-стержнем двойного-действия является наиболее широко используемым типом обычного пневматического цилиндра. Его конструкция показана на рисунке 1-3. Обе торцевые крышки пневматического цилиндра оснащены впускными и выпускными отверстиями. Когда впуск воздуха осуществляется из воздушного отверстия на бесштоковой боковой торцевой крышке, шток поршня выдвигается; и наоборот, когда впуск осуществляется из воздушного отверстия на конце штока, шток поршня толкается втягиваться. Пневматические цилиндры двойного действия имеют преимущества простой конструкции, стабильной выходной силы и хода, которые можно выбирать по мере необходимости. Однако, поскольку они достигают движения выдвижения и втягивания за счет поочередного воздействия сжатого воздуха на поршень, эффективная площадь действия сжатого воздуха во время втягивания относительно мала, поэтому создаваемая сила меньше, чем тяга, создаваемая при выдвижении. Обычно он используется в упаковочном оборудовании, пищевом оборудовании, перерабатывающем оборудовании и другом оборудовании.

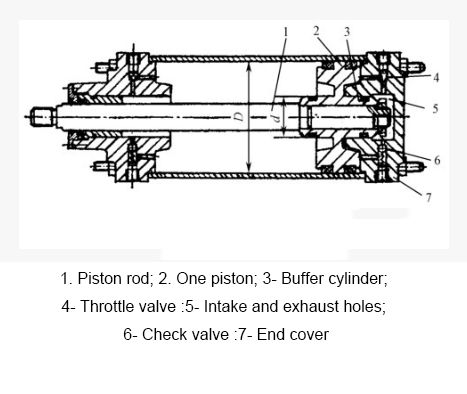

Рисунок Пневматический цилиндр с одним-двух-действием
4. Тонкий пневматический цилиндр
Пневматический цилиндр тонкого типа, также известный как пневматический цилиндр мембранного типа, имеет конструкцию, показанную на рисунке 1-4. Он использует сжатый воздух, чтобы заставить поршень совершать возвратно-поступательное движение через диафрагму. Его преимущества заключаются в компактной конструкции, простоте, простоте изготовления, низкой стоимости, удобном обслуживании, длительном сроке службы, низкой утечке и высокой эффективности. Он подходит для пневматических устройств, автоматических регулирующих клапанов и устройств с коротким-ходом. Он в основном состоит из таких частей, как корпус пневматического цилиндра, диафрагма и шток поршня, и может быть как одностороннего-, так и двойного действия.
Рисунок Диафрагма Пневматический цилиндр
