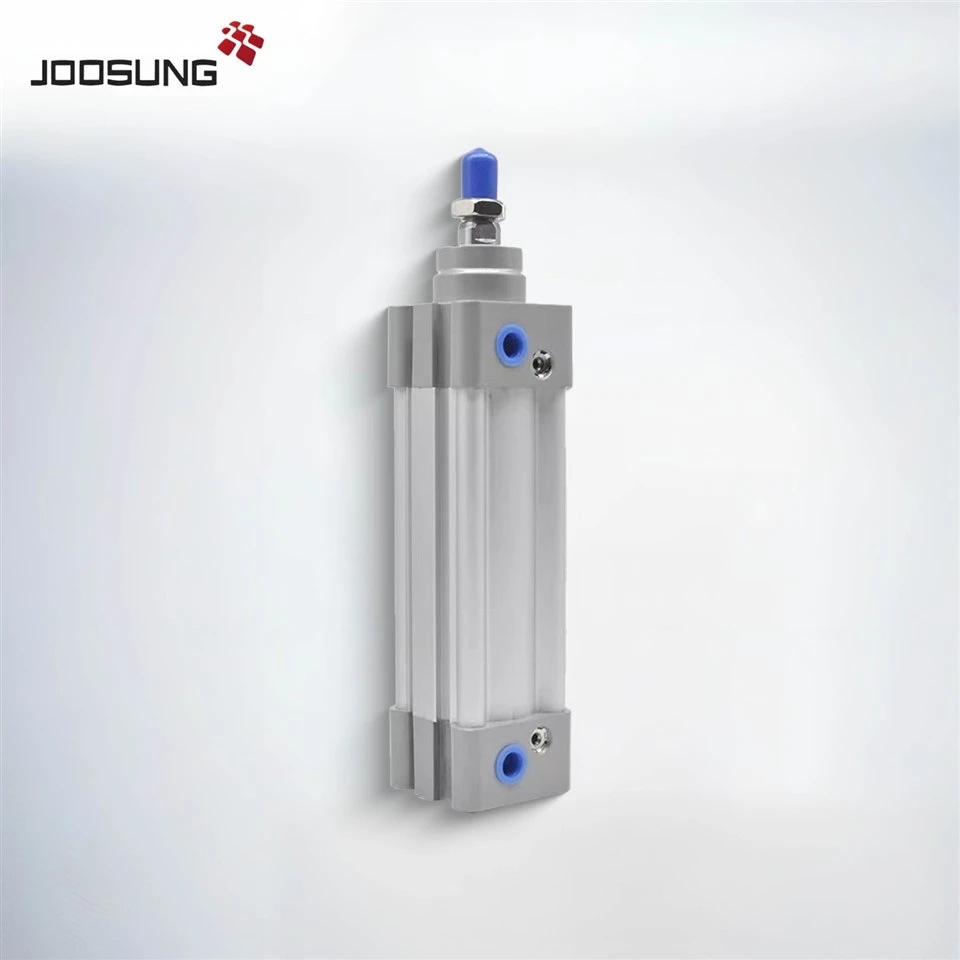

АSai Seriesот Airtac - этостандартный пневматический цилиндр с двойным действиемРазработано в рамках ISO15552 (ранее ISO6431). Он имеет уникальныйдвойная Y-образная структура уплотнениякоторый обеспечивает превосходную гибкость уплотнения, более длительный срок службы и снижение стартового давления. Тело сделано изалюминиевый профиль без галстука, предлагая коррозионную стойкость и снижение веса.
СИнтегрированная корректировка подушки, плавное замедление достигается на концах хода. Доступные дополнительные аксессуары включают магнитные датчики, различные монтажные и высокотемпературные варианты уплотнения.
|
Как заказать пневматический цилиндр серии SAI |
||||||
|
S |
Ай |
160 |
A |
50 |
20 |
S |
|
Модель |
Размер отверстия |
Материал стержня |
Цилиндр |
Регулируемый ход |
Магнит |
|
|
AI: двойной актерский тип |
32 40 50 |
Бланк: средняя углеродистая сталь |
Нет, этот код |
Бланк: Без магнита |
||
|
Помощь: тип двойного стержня |
63 80 100 |
A: SUS420J2 |
S: с магнитом |
|||
|
AIJ: регулируемый тип хода |
125 160 200 |
B: SUS304 |
10 20 30 40 50 75 100 |
|||
Ищукомпактный и надежный стандартный цилиндркоторый отвечает потребностям промышленной автоматизации?
АSai SeriesпредложенияСоответствие ISO, точный дизайн печати и гладкая амортизацияВ легком цилиндре алюминиевого профиля.
Свяжитесь с нами сегоднядля запросаТаблицы данных SAI, модели CAD и индивидуальные цитаты!
|
Спецификация |
||||||||||
|
Размер отверстия (мм) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Актерский тип |
Двойная игра |
|||||||||
|
Жидкость |
Воздух (для фильтрации элементом фильтра 40 мкм) |
|||||||||
|
Монтаж |
Саль |
Базовый FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
Саидсайдж |
Базовый FA LB TC FTC TCM1 TCM2 |
|||||||||
|
Рабочее давление |
0,15 ~ 1,0 МПа (22 ~ 145 фунтов на кв. |
|||||||||
|
Доказательство давления |
1,5 МПа (215 фунтов на квадратный дюйм) (15BAR) |
|||||||||
|
Температурная степень |
-20~70 |
|||||||||
|
Диапазон скорости мм/с |
30~800 |
30~500 |
||||||||
|
Устойчивость к инсультам |
0 ~ 250+6 степень 251 ~ 1000+ b⁵1001 ~ 1500+30 |
|||||||||
|
Тип подушки |
Переменная подушка |
|||||||||
|
Регулируемый ход подушки |
27 |
30 |
36 |
40 |
50 |
|||||
|
Размер порта [примечание1] |
1/8" |
1/4" |
3/8" |
1/2" |
3/4" |
|||||
|
СаиСерии моделей Доступные модели |
||||
|
SAI32X25 |
SAI32x50 |
SAI32x75 |
SAI32X100 |
SAI32X125 |
|
SAI32x150 |
SAI40X50 |
SAI40x75 |
SAI40x100 |
SAI40x125 |
|
SAI40x150 |
SAI40x175 |
SAI40x200 |
SAI40x250 |
SAI50x50 |
|
SAI50x75 |
SAI50x80 |
SAI50x100 |
SAI50x125 |
SAI50x150 |
|
SAI50x160 |
SAI50x175 |
SAI50x200 |
SAI50x250 |
SAI50x300 |
|
SAI63X75 |
SAI63X80 |
SAI63X100 |
SAI63X125 |
SAI63X150 |
|
SAI63X200 |
SAI63X250 |
SAI63X300 |
SAI63X350 |
SAI80x80 |
|
SAI80x100 |
SAI80x125 |
SAI80x150 |
SAI80x175 |
SAI80x200 |
|
SAI80x250 |
SAI80x300 |
SAI80x350 |
SAI80x400 |
SAI80x450 |
