Способ подключения дляпневматические электромагнитные клапаны: Как подключить два провода и три головки пневматического электромагнитного клапана?
Знания об использовании пневматических электромагнитных клапанов: Пневматические электромагнитные клапаны блокируют или пропускают различные отверстия для слива масла, контролируя движение корпуса клапана. Отверстие для входа масла всегда открыто, и гидравлическое масло поступает в разные трубки слива масла. Давление масла в пневматическом электромагнитном клапане толкает поршень в цилиндре.
Способ подключения пневматического электромагнитного клапана
Способ подключения: один вход и два выхода. Один вход — это источник воздуха, а два выхода — один к мембранной головке, а другой — для вентиляции. Электромагнитные клапаны, установленные непосредственно на трубопроводе, как правило, представляют собой электрические электромагнитные клапаны, которые могут управлять только двумя состояниями: включенным и выключенным.
Внутри пневматического электромагнитного клапана имеется герметичная полость со сквозными отверстиями, открытыми в разных положениях. Каждое отверстие пневматического электромагнитного клапана ведет к отдельной масляной трубке. В середине полости находится клапан, а по обеим сторонам — два электромагнита. Когда на катушку одной стороны магнита подается напряжение, корпус клапана будет притягиваться к этой стороне.
Пневматический электромагнитный клапан блокирует или пропускает различные отверстия для слива масла, контролируя движение корпуса клапана, в то время как впускное отверстие для масла всегда открыто. Гидравлическое масло будет поступать в различные выпускные маслопроводы и толкать поршень в цилиндре под давлением масла в пневматическом электромагнитном клапане.
Таким образом, механическим движением всего электромагнитного клапана можно управлять путем регулирования тока электромагнита пневматического электромагнитного клапана.
Способ подключения пневматического электромагнитного клапана: Подключите к электромагнитной катушке. Всего на электромагнитной катушке имеется три точки. Соедините две точки слева и справа, не соединяя среднюю точку.
Способ подключения двух проводов пневматического электромагнитного клапана 24 В следующий:
Два провода на газовом электромагнитном клапане 24 В: один подключен к входной клемме, которая является положительным полюсом, а другой подключен к выходной клемме, которая является отрицательным полюсом. Электромагнитный клапан 24 В имеет три цепи: желтый-зеленый провод заземления и два положительных и отрицательных полюса.
Если он подключен к переменному току, нет необходимости учитывать положительный и отрицательный полюсы; просто подключите их напрямую. Заземляющий провод должен быть заземлен. Если электромагнитный клапан подключен к постоянному току, необходимо различать положительные и отрицательные клеммы. С помощью мультиметра проверьте положительную клемму и убедитесь, что напряжение такое же, как у электромагнитного клапана. Подключите положительную клемму к положительной клемме, отрицательную клемму к отрицательной клемме и заземляющий провод к заземляющему проводу.
Два провода электромагнитного клапана на 220 В не имеют положительного или отрицательного полюса. Просто подключите источник питания управления к этим двум проводам.
Электромагнитные клапаны обычно имеют одну-катушку. РСУ выводит один DO для управления контактами одного реле и подключает их последовательно с источником питания. Электромагнитный клапан представляет собой трос управления. Если имеется переключатель положения клапана, он также является кабелем управления, независимо от того, оснащена ли РСУ барьером безопасности или нет.

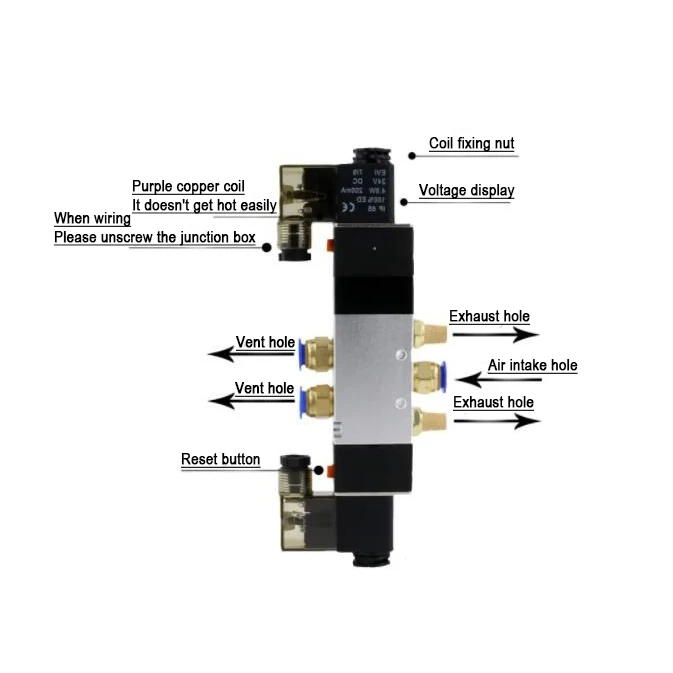

2-позиционный 5-ходовой электромагнитный клапан имеет автоматический и электрический сброс. Автоматический сброс управляет только одной катушкой соленоида, а ПЛК имеет один выходной управляющий сигнал. Электрический сброс требует управления двумя соленоидными катушками, а ПЛК должен иметь два выходных управляющих сигнала.
Как подключить три головки пневматического электромагнитного клапана
Три провода электромагнитного клапана — это положительный и отрицательный полюсы, линия электропередачи и провод заземления. Если это переменный ток, то положительную и отрицательную линии питания напрямую подключаем к двум клеммникам блока питания соответственно, не учитывая положительные и отрицательные клеммы проводки. Оставшийся провод подключается к клеммной колодке заземления. Обычно клеммные колодки обозначаются соответствующими символами. Если это постоянный ток, необходимо различать положительный и отрицательный полюса. Положительный и отрицательный провода должны быть подключены к положительным и отрицательным клеммным колодкам, а заземляющий провод должен быть подключен к клемме заземляющего провода.
Способ подключения (двух-трех-ходового) пневматического электромагнитного клапана

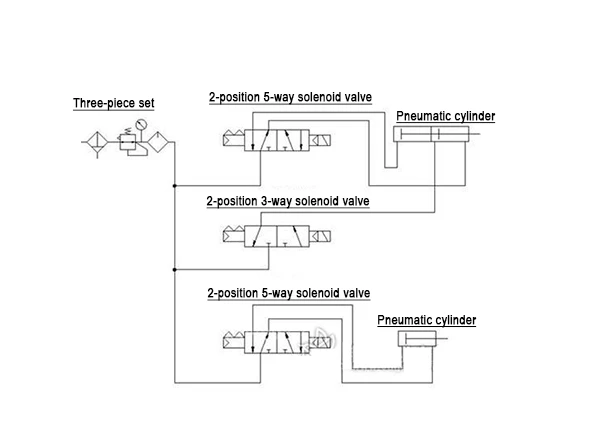

Один вход и два выхода, один вход — источник забора воздуха, а два выхода — один к мембранной головке, а другой к вентиляционному отверстию. Электромагнитные клапаны, установленные непосредственно на трубопроводе, обычно представляют собой электрические электромагнитные клапаны, которые могут управлять только включением и выключением. Как показано на следующем рисунке:
Выше приведен метод подключения пневматических электромагнитных клапанов. Для получения более подробной информации доступнаhttps://www.joosungauto.com/.
