Знание системы выбора электромагнитных клапанов в пневматических системах необходимо для изучения не-стандартного проектирования!
электромагнитный клапанВ пневматической системе является основным компонентом управления направлением, давлением и скоростью потока газа. Его выбор напрямую влияет на производительность и надежность системы. Для не-стандартных конструкций при выборе электромагнитных клапанов необходимо всесторонне учитывать множество факторов, таких как условия работы, рабочие параметры и совместимость. Ниже приводится систематическое изложение знаний по селекции:
I. Основные параметры и основа выбора электромагнитных клапанов
1. Средние характеристики
Содержит ли сжатый воздух масло, влагу или твердые частицы? Материал корпуса клапана (например, алюминиевый сплав, нержавеющая сталь, конструкционный пластик) и материал уплотнения (NBR, FKM, PTFE) должны совпадать.
Если среда представляет собой агрессивный газ, следует выбрать корпус клапана полностью из нержавеющей стали с уплотнением из фторкаучука.
2. Диапазон рабочего давления
Минимальное пусковое давление: для клапанов прямого-действия обычно требуется значение не менее 0,15 МПа, тогда как для клапанов с пилотным-управлением оно может составлять всего 0,01 МПа.
Верхний предел сопротивления давлению: обычный корпус клапана выдерживает давление 1,0 МПа. Для сценариев с высоким-давлением следует выбирать значение 1,6 МПа или выше.

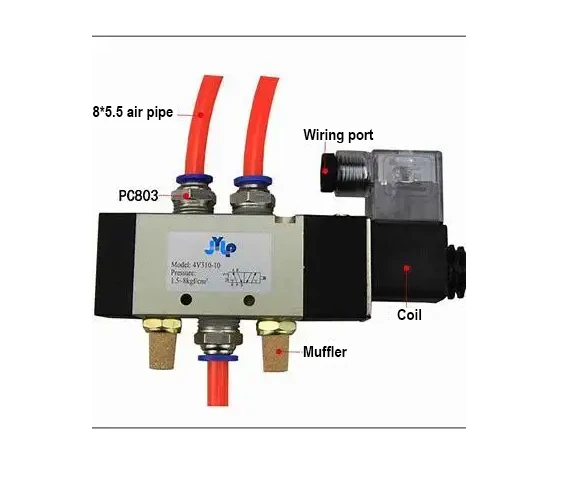

1111
3. Требуемый расход (значение Cv/значение Kv)
Рассчитайте требуемый расход на основе скорости вращения цилиндра и выберите клапан с соответствующим значением Cv.
Q: расход л/мин, D: диаметр цилиндра см, L: ход см, P: давление МПа, t: время с
Диаметр порта клапана должен быть больше или равен размеру интерфейса цилиндра, чтобы избежать эффекта дросселирования.
4. Напряжение и потребляемая мощность
Постоянный ток (24 В постоянного тока) подходит для сценариев с низким-потреблением энергии и взрывобезопасностью-. AC220V недорог, но подвержен перегреву.
Катушки малой-мощности (менее или равные 1,5 Вт) могут снизить выделение тепла и продлить срок службы.
5. Способ передвижения

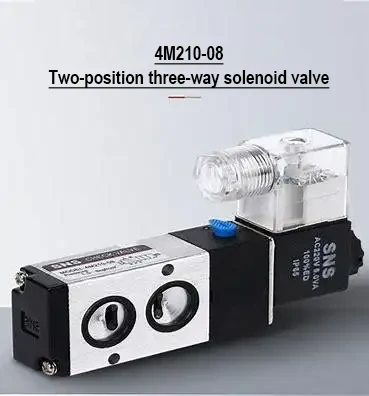

Единое электронное управление (пружинный возврат): автоматически сбрасывается при отключении питания, что подходит для сценариев-в первую очередь безопасности.
Двойное электронное управление (магнитная фиксация): требует двойного управления сигналами и подходит для случаев, когда необходимо удержание положения.
2222
II. Выбор структурных типов
Принцип прямого-действия напрямую приводит в движение сердечник клапана за счет электромагнитной силы. Преимущества: запуск при нулевом-напряжении- и быстрый отклик (менее или равно 20 мс); Недостатки: Маленький диаметр (обычно меньше или равен Φ6 мм); Применимые сценарии: небольшой трафик и высокая-частота действий.
В пилотном-принципе управления сердечником клапана используется давление воздуха. Преимущества: Большой расход и низкое энергопотребление; Недостаток заключается в том, что требуется минимальное управляющее давление (больше или равное 0,15 МПа). Применимые сценарии: Большие цилиндры и главные регулирующие клапаны.
III. Проектирование экологической адаптации
1. Диапазон температур
Стандартный клапан: от 5 до 50 градусов. Высокотемпературные-клапаны (например, серия SMCSY7000) могут достигать 80 градусов. Клапан для низких-температур требует специального уплотнения.
2. Степень защиты
IP65 (пыле- и водонепроницаемость) для использования во влажной среде; Взрывозащищенный-клапан (ExdIICT6) используется во взрывоопасных и пожароопасных местах.
3. Вибрация и удары
Для сценариев с высокочастотной-вибрацией выбирайте клапаны с механической блокировкой (например, FestoMS6LS), чтобы предотвратить сбои в работе.

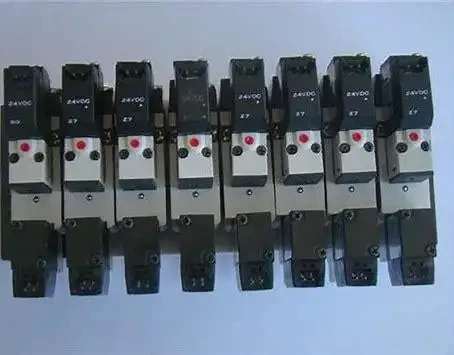

3333
Ив. Особые соображения в отношении не-стандартной конструкции
1. Компактная установка

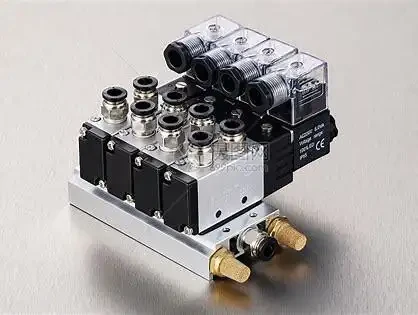

Группы многоходовых клапанов-(например, FestoCPV10) экономят место и поддерживают опорные плиты стандарта ISO5599/1.
2. Сигнальный интерфейс
Для сценариев с высокой-скоростью выбирайте интеллектуальные клапаны с интерфейсами шины (PROFINET/EtherCAT), чтобы сократить количество проводов.
3. Энергосберегающая-конструкция
Импульсные электромагнитные клапаны (прерывистый источник питания) позволяют снизить потребление энергии на 90 % и подходят для оборудования-с питанием от аккумуляторов.
V. Пример процесса отбора
1. Анализ требований: диаметр цилиндра Φ50 мм, ход 200 мм, время действия 0,5 с, рабочее давление 0,6 МПа.
2. Расчет расхода
Q 5^2=0.47 * * 20 * (0.6 + 1.02)/0,5 материала 340 л/мин
3. Выберите характеристики клапана: выберите 5-ходовые клапаны с пилотным-управлением и значением Cv больше или равным 1,2 (что соответствует диаметру Φ12 мм), например серию SMCVQZ.
Ви. Распространенные заблуждения и решения
Вопрос 1: Корпус клапана пропускает воздух
Контрмеры: Проверьте износ уплотнительного кольца и отдайте предпочтение сердечникам клапана с твердым анодированием (например, Burkert6014).
Вопрос 2: Электромагнитный клапан сильно перегревается.
Контрмеры: переключитесь на катушки малой-мощности или добавьте радиаторы, чтобы время непрерывной подачи-включенного питания не превышало 90 %.
