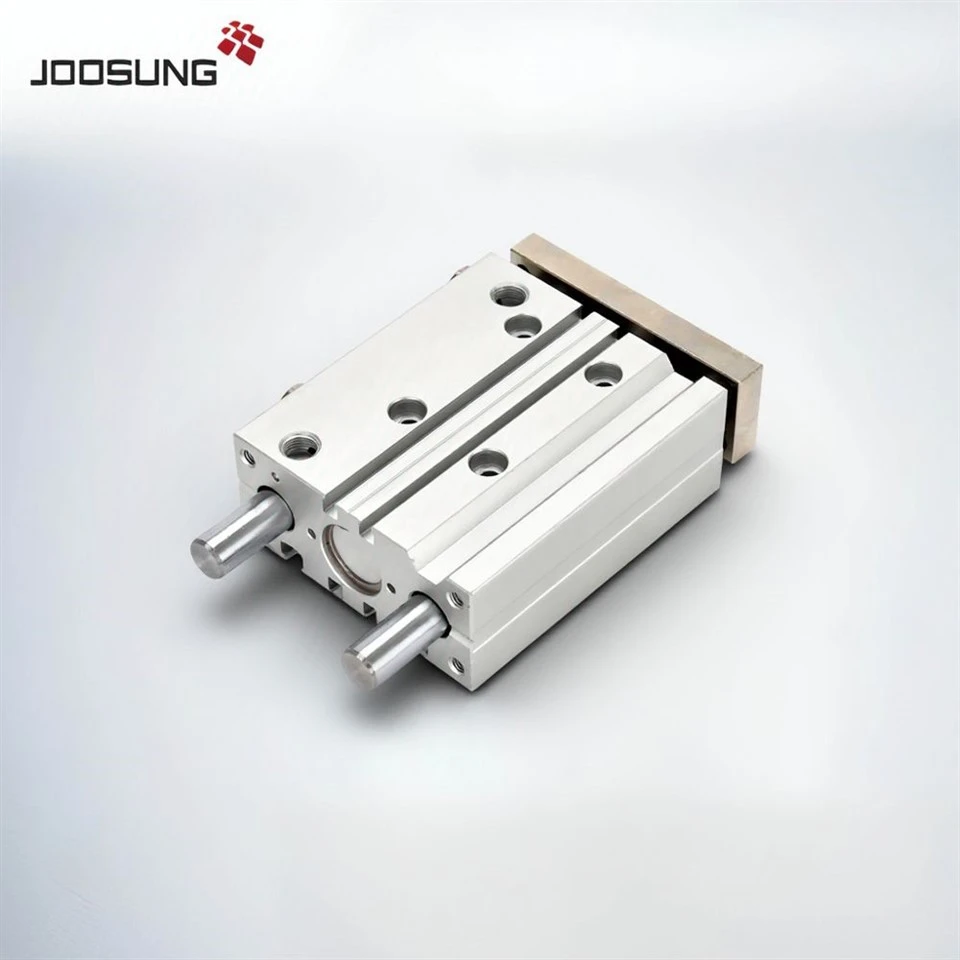

АПневматический цилиндр серии TCMпридерживаетсяСтандарты JISи функцииТри стержняСделано из специальной стали. Он предлагает двойные варианты подшипника-стальной шар линейные подшипникидля высоких вертикальных движений с низкой точностью и низким содержаниемБронзовые скользящие подшипникиДля повышенной сопротивления радиальной нагрузки и удвоения горизонтальной силы воздействия. В интегрированных бочках находится как управляющие, так и направляющие единицы, не требуя дополнительных аксессуаров, оптимизируя использование пространства.
Монтаж точно-установки обеспечивается отверстиями ориентации внизу, задней и фиксации пластины, в то время как конструкция корпуса включаетЧетыре монтажных слота для магнитных переключателейи универсальные монтажные поверхности.
|
Как заказать TCMСерии пневматического цилиндра |
||||
|
ТК |
M |
50 |
30 |
S |
|
Модель |
Тип подшипника |
Размер отверстия |
Цилиндр |
Магнит |
|
TC: Tri-Rod Cylinder (тип двойной действия) |
М: медный подшипник |
12 16 20 25 32 40 50 63 |
S: с магнитом |
|
Нужна компактное управляемое цилиндр, предлагающий исключительную жесткость кручения и точное расположение?
АTCM-серия Tri-ROD ЦилиндрКомбинирует проект по снижению пространства с надежной, выполняющей возможности для систем автоматизации, требующие как точности, так и стабильности.
Свяжитесь с нами сегодняЧтобы запросить полную таблицу данных, 3D -модели и индивидуальную цитату для ваших потребностей в приложении!
|
Спецификация |
|||||||||||||
|
Размер отверстия (мм) |
6 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
|
Актерский тип |
Двойная игра |
||||||||||||
|
Жидкость |
Воздух (для фильтрации элементом фильтра 40 мкм) |
||||||||||||
|
Эксплуатационное давление |
0,2 ~ 0,7 МПа (29 ~ 100 фунтов на квадратный дюйм) |
0,15 ~ 1,0 МПа (22 ~ 145 фунтов на кв. |
|||||||||||
|
Доказательство давления |
1,2 МПа (175 фунтов на квадратный дюйм) |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||||||||||
|
Температурная степень |
-20~70 |
||||||||||||
|
Диапазон скорости мм/с |
50~500 |
30~500 |
50~400 |
||||||||||
|
Устойчивость к инсультам |
≤100+10 >100+15 |
||||||||||||
|
Тип подушки |
Бампер |
||||||||||||
|
Не допустимая терпимость |
TCM |
- |
± 0,08 градуса |
± 0,07 градуса |
± 0,06 градуса |
± 0,05 градуса |
± 0,04 градуса |
||||||
|
TCM |
± 0,1 градуса |
± 0,10 градусы |
± 0,09 градуса |
± 0,08 градуса |
± 0,06 градуса |
± 0,05 градуса |
|||||||
|
Размер порта |
M3×0.5 |
M5×0.8 |
1/8" |
1/4" |
3/8" |
||||||||
|
РядМодель |
Доступные модели |
|
|
Серия TCM12 |
TCM12-5, TCM12-10, TCM12-15, TCM12-20, TCM12-25, TCM12-30, TCM12-35, TCM12-40, TCM12-45, TCM12-50, TCM12-55, TCM12-60 |
|
|
Серия TCM16 |
TCM16-5, TCM16-10, TCM16-15, TCM16-20, TCM16-25, TCM16-30, TCM16-35, TCM16-40, TCM16-45, TCM16-50, TCM16-55, TCM16-60 |
|
|
Серия TCM20 |
TCM20-5, TCM20-10, TCM20-15, TCM20-20, TCM20-25, TCM20-30, TCM20-35, TCM20-40, TCM20-45, TCM20-50, TCM20-55, TCM20-60 |
|
|
Серия TCM25 |
TCM25-5, TCM25-10, TCM25-15, TCM25-20, TCM25-25, TCM25-30, TCM25-35, TCM25-40, TCM25-45, TCM25-50, TCM25-55, TCM25-60, TCM25-50, TCM25-55, TCM25-60, TCM25-50, TCM25-55, TCM25-60, TCM25-50, TCM25-55, TCM25-60, TCM25-50, TCM25-55, TCM25-60, TCM25-50, TCM25-55, TCM25-60, TCM25-50, TCM25-55, TCM25-45. |
|
|
Серия TCM32 |
TCM32-5, TCM32-10, TCM32-15, TCM32-20, TCM32-25, TCM32-30, TCM32-35, TCM32-40, TCM32-45, TCM32-50, TCM32-55, TCM32-60, TCM32-50, TCM32-55, TCM32-60, TCM32-50, TCM32-55, TCM32-60, TCM32-50, TCM32-55, TCM32-60, TCM32-50, TCM32-55, TCM32-60, TCM32-50, TCM32-55, TCM32-60, TCM32-50, TCM32-55, TCM32- TCM32-70, TCM32-75, TCM32-80 |
|
|
Серия TCM40 |
TCM40-5, TCM40-10, TCM40-15, TCM40-20, TCM40-25, TCM40-30, TCM40-35, TCM40-40, TCM40-45, TCM40-50, TCM40-55, TCM40-60, TCM40-50, TCM40-55, TCM40-60, TCM40-50, TCM40-55, TCM40-60, TCM40-50, TCM40-55, TCM40-60, TCM40-50, TCM40-55, TCM40-60, TCM40-50, TCM40-55, TCM40- TCM40-70, TCM40-75, TCM40-80 |
|
|
Серия TCM50 |
TCM50-5, TCM50-10, TCM50-15, TCM50-20, TCM50-25, TCM50-30, TCM50-35, TCM50-40, TCM50-45, TCM50-50, TCM50-55, TCM50-60, TCM50-65, TCM50-70, TCM50-75, TCM50-80 |
|
|
Серия TCM63 |
TCM63-5, TCM63-10, TCM63-15, TCM63-20, TCM63-25, TCM63-30, TCM63-35, TCM63-40, TCM63-45, TCM63-50, TCM63-55, TCM63-60, TCM63-50, TCM63-55, TCM63-60, TCM63-50, TCM63-55, TCM63-60, TCM63-50, TCM63-55, TCM63-60. TCM63-70, TCM63-75, TCM63-80 |
|
|
Серия TCM80 |
TCM80-5, TCM80-10, TCM80-15, TCM80-20, TCM80-25, TCM80-30, TCM80-35, TCM80-40, TCM80-45, TCM80-50, TCM80-55, TCM80-60, TCM80-50, TCM80-55, TCM80-60, TCM80-50, TCM80-55, TCM80-60, TCM80-50, TCM80-55, TCM80-60, TCM80-50, TCM80-55, TCM80-60, TCM80-50, TCM80-55, TCM80-60, TCM80-50, TCM80-55, TCM80- TCM80-70, TCM80-75, TCM80-80 |
|
