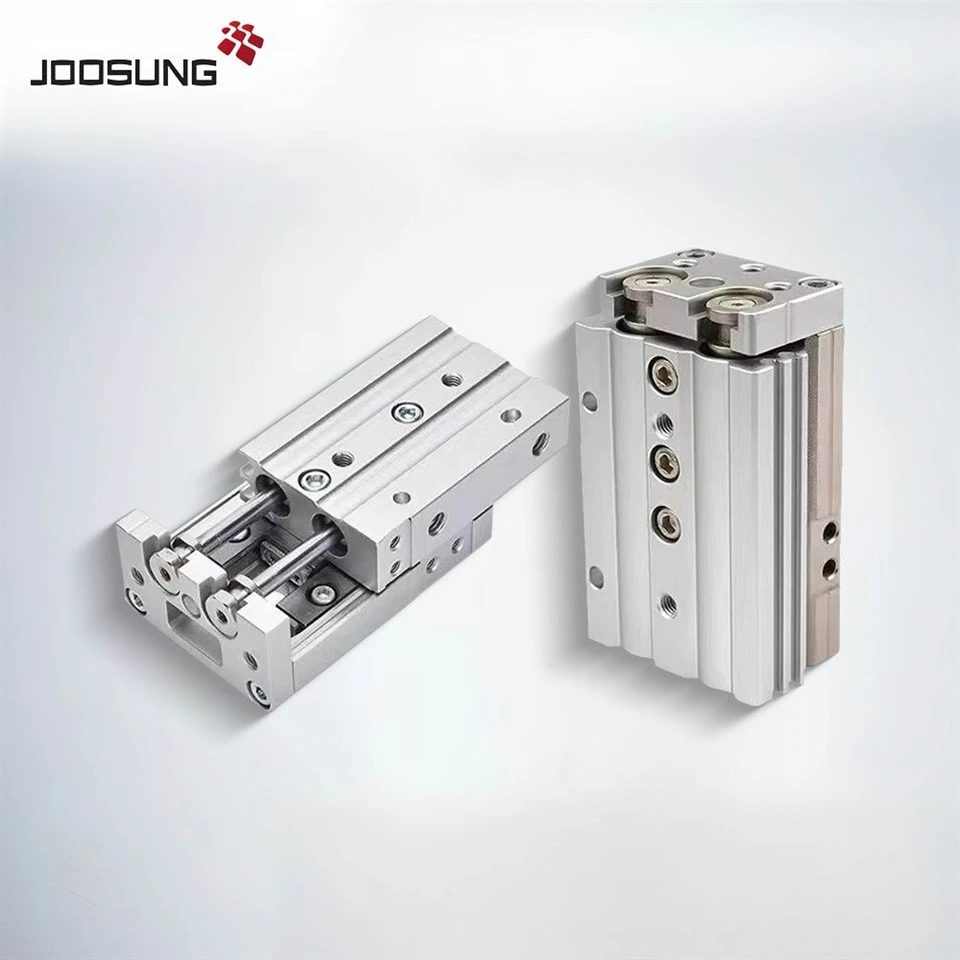

АПневматический цилиндр серии MXQявляетсяУльтракомпактный управляемый приводспроектировано дляВысокое линейное движениеВ средах автоматизации ограниченного пространства. Он интегрируетрециркуляция линейного гида шарикаиПоршневая системаВ пределах исключительно низкопрофильного жилья, предоставляяпревосходная жесткость, высокая повторяемость, иОтличная грузоподъемность.
В отличие от типичных цилиндров с двойнымСлайд -таблица MXQ использует линейную железнодорожную систему, обеспечениеНет отклонения цилиндрадаже под боковыми или смещенными нагрузками. Разработан для минимизации монтажного пространства, MXQ широко используется вобработка полупроводников, инспекционные единицы, точные сборочные линиии другие высокотехнологичные системы автоматизации, требующиеПрекрасное управление движением в ограниченных областях.
|
Как заказать MXQСерии пневматического цилиндра |
|||
|
MXQ |
12 |
30 |
ZA |
|
Размер отверстия |
Цилиндр |
Z: Без регулятора |
|
|
6 |
10,20,30,40,50 |
ZA: Металлическая пробка с бампером |
|
|
8 |
10,20,30,40,50,75 |
ZB: металлическая пробка с бампером |
|
|
12 |
10,20,30,40,50,75,100 |
ZC: металлическая пробка с бампером |
|
|
16 |
10,20,30,40,50,75,100 |
ZD: резиновая пробка |
|
|
20 |
10,20,30,40,50,75,100 |
ZE: резиновая пробка |
|
|
25 |
10,20,30,40,50,75,100 |
ZF: резиновая пробка |
|
ИщуКомпактный, высокопрочный слайд-цилиндрДля вашей системы автоматизации?
АMXQСерии пневматического цилиндрапредлагаетПроблемный дизайн, Отличное сопротивление боковой нагрузки, иГладкое, точное линейное руководствоДля критических приложений.
Свяжитесь с нами сейчасдляMXQТаблица данных, 3D CAD -модели и адаптированная цитатаДля вашего следующего проекта автоматизации!
|
Спецификации |
||||||
|
Размер отверстия (мм) |
6 |
8 |
12 |
16 |
20 |
25 |
|
Размер порта трубопровода |
M3x0.5 |
M5x0.8 |
RC 1/8, NPT 1/8, g 1/8 |
|||
|
Жидкость |
Воздух |
|||||
|
Действие |
Двойная игра |
|||||
|
Рабочее давление |
От 0,15 до 0,7 МПа |
|||||
|
Доказательство давления |
1,05 МПа |
|||||
|
Температура окружающей среды и жидкости |
-10 до 60с |
|||||
|
Рабочий диапазон скорости |
От 50 до 500 мм/с |
|||||
|
Подушка |
Резиновый бампер (стандартный, резиновая пробка) |
|||||
|
Смазка |
Не смачивание |
|||||
|
Автоматический переключатель (необязательно) |
Auto Switch Reed (2-проводной 3-проводной) |
|||||
|
Серия модель |
Доступные модели |
|
Серия MXQ6 |
MXQ6-10, MXQ6-20, MXQ6-30, MXQ6-40, MXQ6-50 |
|
Серия MXQ8 |
MXQ8-10, MXQ8-20, MXQ8-30, MXQ8-40, MXQ8-50, MXQ8-75 |
|
Серия MXQ12 |
MXQ12-10, MXQ12-20, MXQ12-30, MXQ12-40, MXQ12-50, MXQ12-75, MXQ12-100 |
|
Серия MXQ16 |
MXQ16-10, MXQ16-20, MXQ16-30, MXQ16-40, MXQ16-50, MXQ16-75, MXQ16-100, MXQ16-125 |
|
Серия MXQ20 |
MXQ20-10, MXQ20-20, MXQ20-30, MXQ20-40, MXQ20-50, MXQ20-75, MXQ20-100, MXQ20-125, MXQ20-150 |
|
Серия MXQ25 |
MXQ25-10, MXQ25-20, MXQ25-30, MXQ25-40, MXQ25-50, MXQ25-75, MXQ25-100, MXQ25-125, MXQ25-150 |
