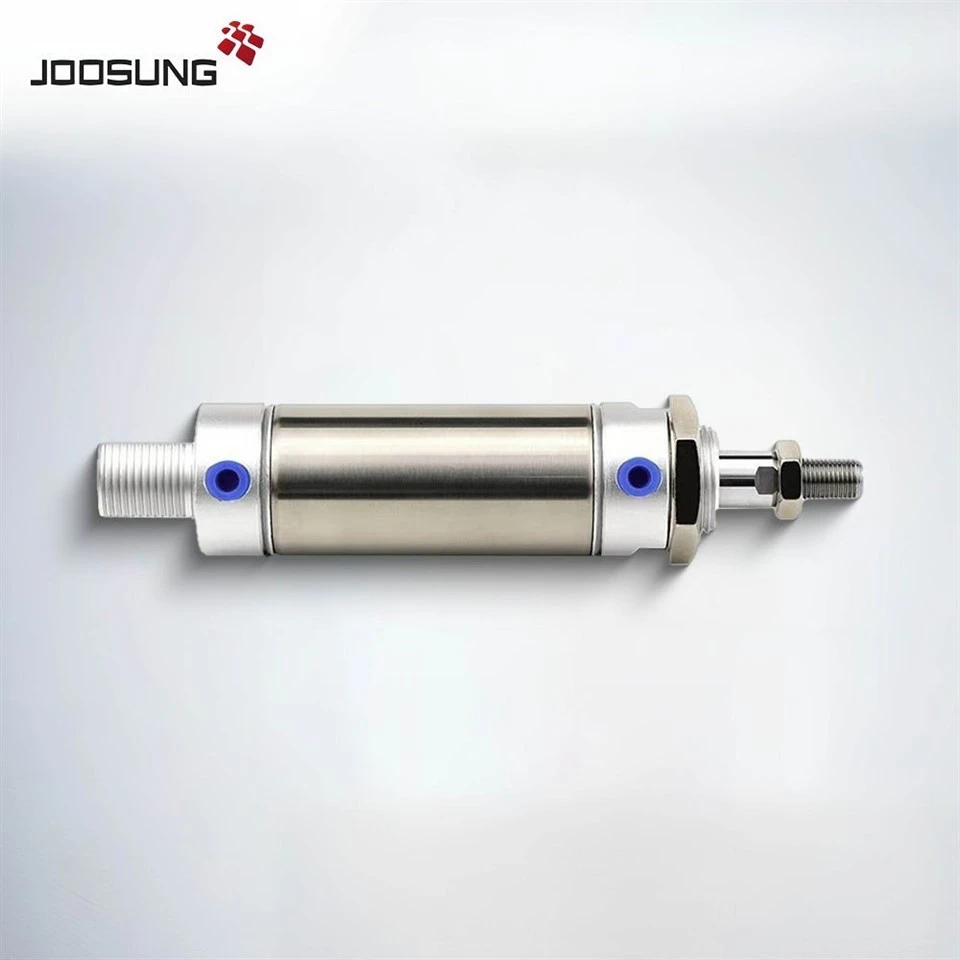

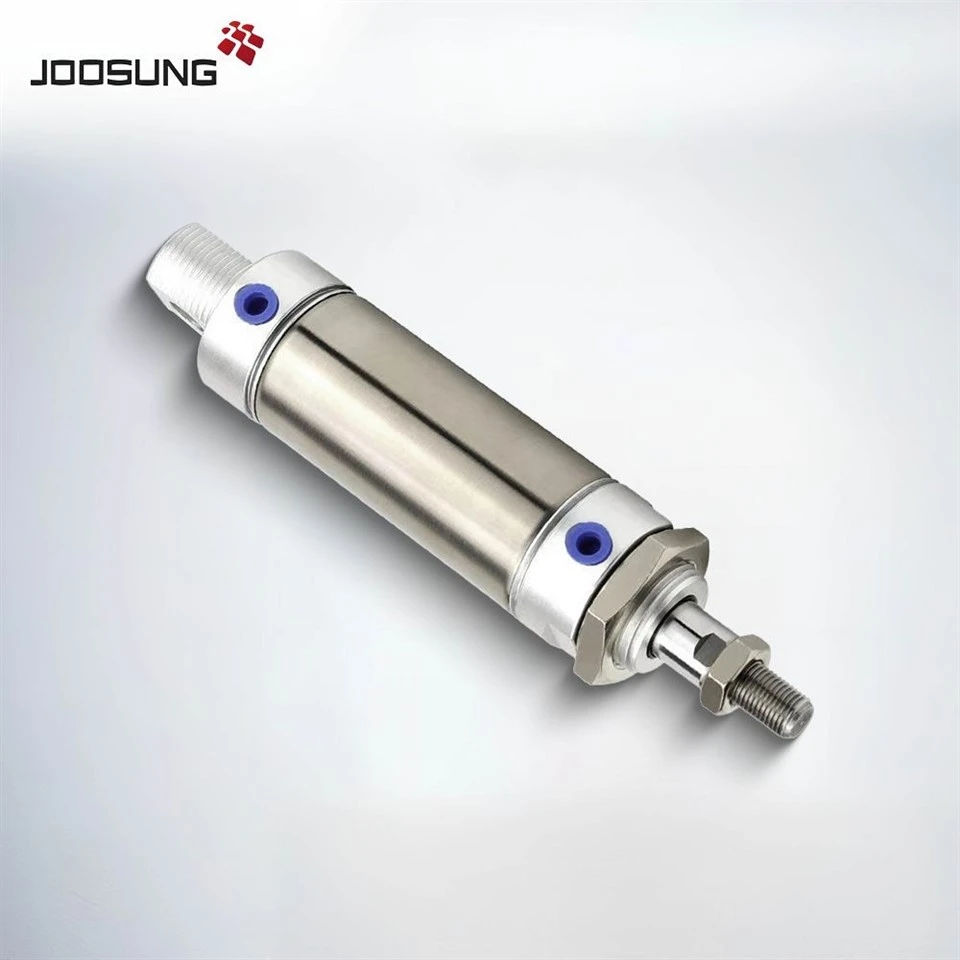

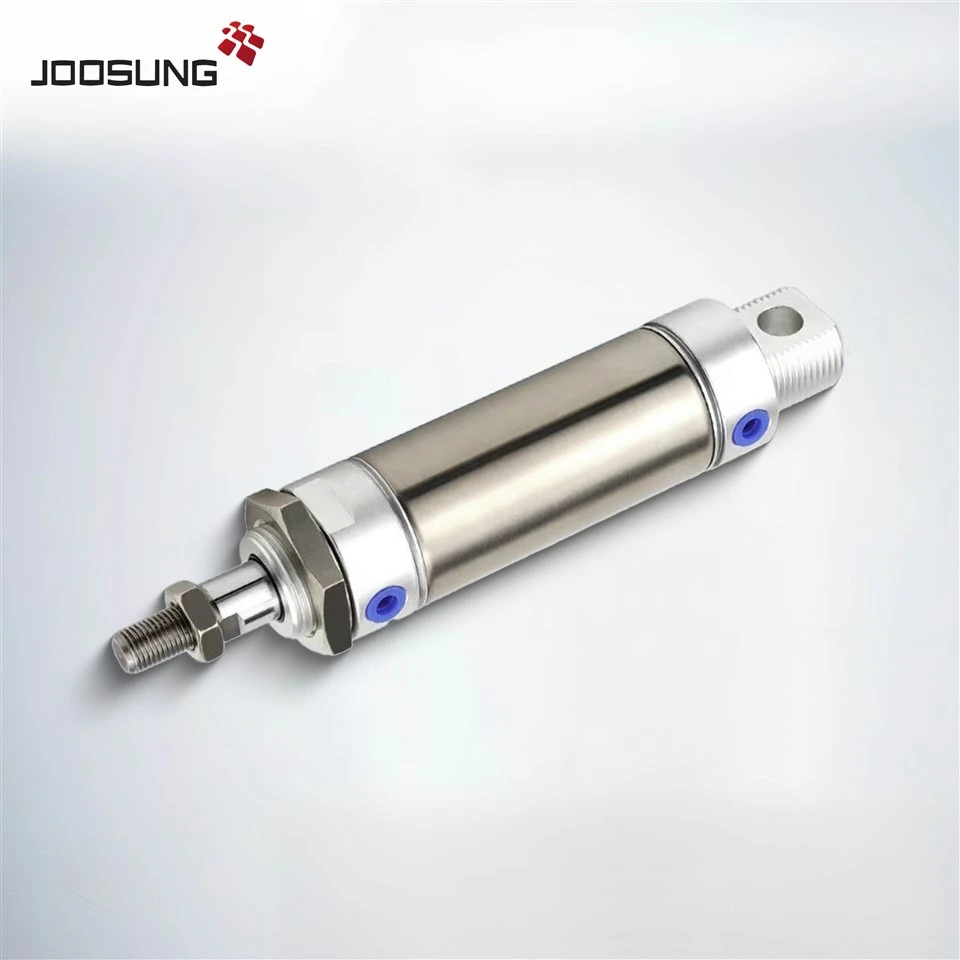

Мини-цилиндр из нержавеющей стали MF серии разработан в соответствии со стандартом JIS и предназначен для пневматических систем с ограниченными пространством. Благодаря круглой трубке из нержавеющей стали, двусторонней герметичной конструкции с нефтяным резервуаром и встроенной анти-эффектной прокладкой, цилиндр MF обеспечивает гладкую, надежную работу при поглощении направленного амортизатора во время изменения хода.
Его компактная форма-шатер, чем ISO 6432 цилиндров эквивалентных отверстий и ударов, идеально подходит для компактного механизма, лабораторной автоматизации и пищевой или полупроводниковой среды, требующей коррозионной устойчивости и чистоты.
|
Как заказать пневматический цилиндр серии MF |
||||||
|
M |
F |
32 |
50 |
20 |
S |
СМ |
|
Модель |
Размер отверстия |
Цилиндр |
Регулируемый ход |
Магнит |
Задняя обложка |
|
|
F: мини -цилиндр (двойная игра) |
20 мм |
Нет, этот код |
Бланк: Без магнита |
CA: Pivot Type |
||
|
FC: мини -цилиндр (двойная игра с подушкой) |
||||||
|
SF: мини -цилиндр (один актерский толчок) |
25 мм |
|||||
|
TF: мини -цилиндр (один актерский вывод) |
||||||
|
FD: мини -цилиндр (двойной стержень) |
32 мм |
S: с магнитом |
Нет, этот код |
|||
|
FCD: мини -цилиндр (двойной стержень с подушкой) |
||||||
|
FJ: мини -цилиндр (регулируемый ход) |
40 мм |
10 20 30 40 50 75 100 |
||||
|
FCJ: мини -цилиндр (регулируемый ход с подушкой) |
||||||
Ищукрепкий и компактный цилиндр из нержавеющей сталиДля вашей пневматической системы с плотным пространством?
АМини -цилиндр серии MFпредлагает JIS-совместимые размеры, демпфирование против IMPACT и высокую коррозионную стойкость в дизайне спасения пространства.
Свяжитесь с нами сейчас за таблицами данных, моделями CAD и пользовательскими конфигурациями или примерами цитат!
|
Спецификация |
|||||
|
Размер отверстия (мм) |
20 |
25 |
32 |
40 |
|
|
Актерский тип |
Двойное действие, двойное действие с подушкой, единственным актерским мастерством |
||||
|
Жидкость |
Воздух (для фильтрации элементом фильтра 40 мкм) |
||||
|
Работа |
Двойная игра |
0,15 ~ 1,0 МПа (22 ~ 145 фунтов на кв. |
|||
|
Одиночная актерская игра |
0,2 ~ 1,0 МПа (28 ~ 145 фунтов на квадратный дюйм) (2,0 ~ 10,0 бара) |
||||
|
Доказательство давления |
1,5 МПа (215 фунтов на квадратный дюйм) (15BAR) |
||||
|
Температурная степень |
-20~70 |
||||
|
Диапазон скорости мм/с |
Двойная игра: 30 ~ 800 одиночная игра: 50 ~ 800 |
||||
|
Устойчивость к инсультам |
0~150+16°>150+1;5 |
||||
|
Тип подушки |
Серия MFC/MFCD/MFCJ: переменная подушка; Другая серия: бампер |
||||
|
Размер порта [примечание1] |
1/8" |
1/4" |
|||
|
Серия модель |
Доступные модели |
|
Серия MF20 |
MF20-25, MF20-50, MF20-75, MF20-80, MF20-100, MF20-125, MF20-150, MF20-160 MF20-175, MF20-200, MF20-250, MF20-300 |
|
Серия MF25 |
MF25-25, MF25-50, MF25-75, MF25-80, MF25-100, MF25-125, MF25-150, MF25-160 MF25-175, MF25-200, MF25-250, MF25-300, MF25-350, MF25-400, MF255555505550, MF2555550. |
|
Серия MF32 |
MF32-25, MF32-50, MF32-75, MF32-80, MF32-100, MF32-125, MF32-150, MF32-160 MF32-175, MF32-200, MF32-250, MF32-300, MF32-350, MF32-400, MF32-450 |
|
Серия MF40 |
MF40-25, MF40-50, MF40-75, MF40-80, MF40-100, MF40-125, MF40-150, MF40-160 MF40-175, MF40-200, MF40-250, MF40-300, MF40-350, MF40-400, MF40-300, MF40-350, MF40-400, MF40-40. |
